Etiquettes de la couche

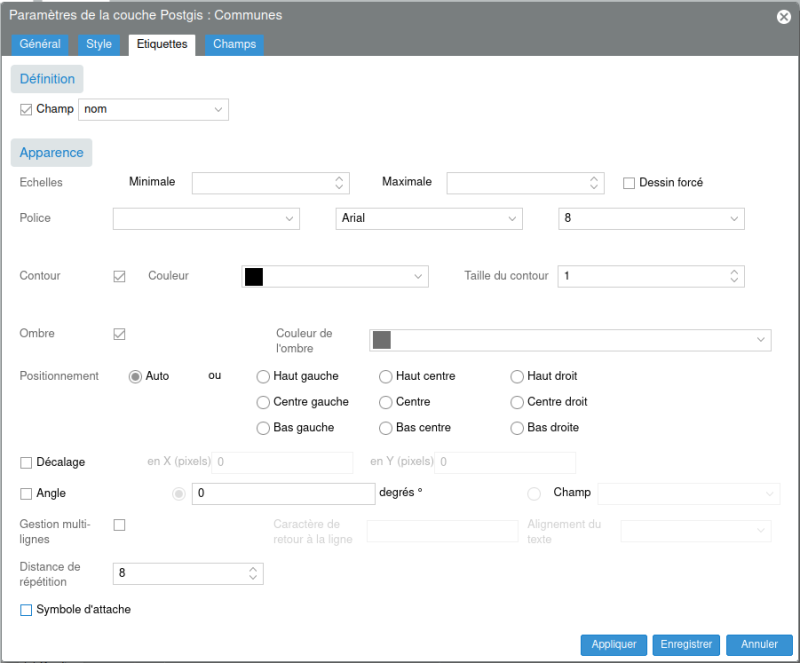

Pour afficher les étiquettes d’une couche, sélectionner le nom du champ qui sera utilisé pour l’étiquetage dans la liste déroulante "Champ".

Dans la zone Apparence il est possible de définir les paramètres suivants pour l’étiquette:

• La plage de visualisation (Échelles) des étiquettes de la couche. Par défaut, les étiquettes de la couche sont visibles à toutes les échelles.
• L’option Dessin forcé : si la case est cochée (par défaut), toutes les étiquettes sont affichées même lorsqu’elles se superposent.
• La Police : couleur, type et taille (en pixels)
• Loption Ombre : si la case est cochée, une ombre de la couleur définie sera présente sous l'étiquette
• Le Positionnement : il est possible de sélectionner le positionnement de l'étiquette par rapport à l'objet :
  • soit le mode Auto (par défaut) qui positionne les étiquettes pour entraîner le moins de chevauchement (collision) avec des étiquettes déjà dessinées
  • soit de sélectionner un positionnement fixe parmis : haut gauche, haut centre, haut droit, centre gauche, centre, centre droit, bas gauche, bas centre et bas droite.
• Le décalage du texte (en pixels) par rapport à sa position initiale selon les axes X et Y
• L’angle : Cette fonctionnalité permet d’activer l’orientation du texte et permet de sélectionner l’angle d’affichage : soit un angle fixe à saisir, soit selon les valeurs d’un champ à sélectionner dans une liste
• La Gestion multi-lignes : pour afficher les étiquettes sur plusieurs lignes, spécifier le caractère qui permet de passer à une nouvelle ligne ainsi que l'alignement à donner à l'étiquette
• La Distance de répétition : préciser le fonctionnement ainsi que l'unité du paramètre
• Le symbole d’attache : cette option permet d’associer un symbole d’attache entre l’étiquette et l’objet.
